Vehicle Embedded Device Box

概要

Vehicle Embedded Device Box は、走行ログの記録、ラップタイムの計測、車両情報のリアルタイム表示など、サーキット走行をサポートする様々な機能を搭載したロガーデバイスです。

コントローラとGNSS(GPS)受信機を中心に、お好きな機能に合わせて専用デバイスを組み合わせることで、あなたのサーキットライフに合わせた構成が可能です。

特長

測位精度の高い受信機を採用！

走行ログの記録によって取得する走行軌跡は、できるだけ正確な位置情報のものが理想です。

そこで、本システムは、従来の一般的なGPS衛星だけではなく、準天頂衛星システム「みちびき」の受信にも対応したGNSS(GPS)受信機を採用しています。

本受信機は、毎秒5回の5Hzという細かい周期で位置情報を測位し、走行軌跡を記録します。

GPS衛星だけでは位置情報が測位しづらかった場所でも、安定した走行軌跡を記録するので、実際の走行軌跡に近い、よりリアルなデータを得ることができます。

※ GNSS(GPS)の特性上、条件によって精度が変化し、位置精度の誤差が大きくなる場合があります。

走行しながら自分の走りをチェック！

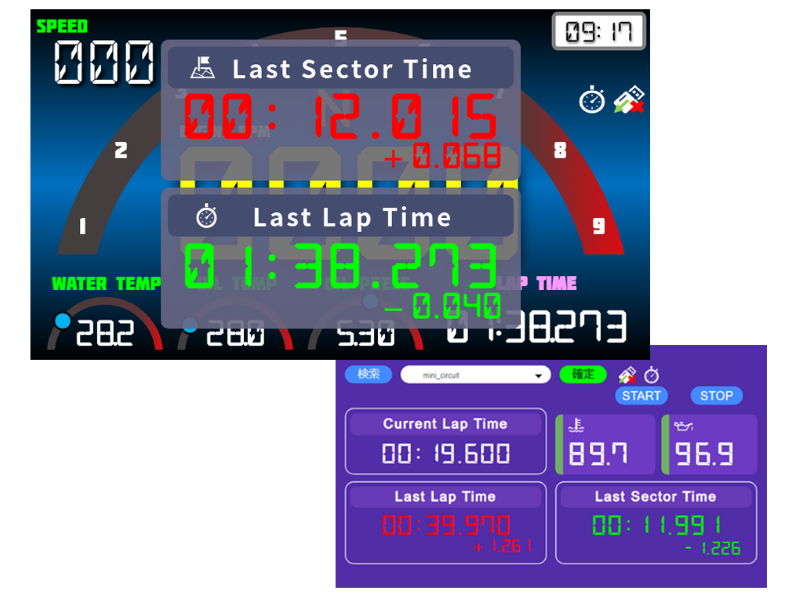

計測対応サーキットでは、液晶メータの画面やスマートフォン・タブレット連携画面にラップタイムの計測情報をリアルタイムに表示！
ベストタイムは緑色、ベストタイム以外は赤色で表示されます。

また、ラップタイムの計測後には、計測情報を一覧で表示できるため、走行後、すぐに計測結果を確認可能！

自分の走りが良かったのか、悪かったのか、その場ですぐに知ることができます！

※ Vehicle Embedded Device Box とスマートフォン・タブレットを連携するためには、Wi-Fi機能に対応したスマートフォン・タブレットおよびブラウザが必要です。

その日の気分で、好きな画面が選べる！

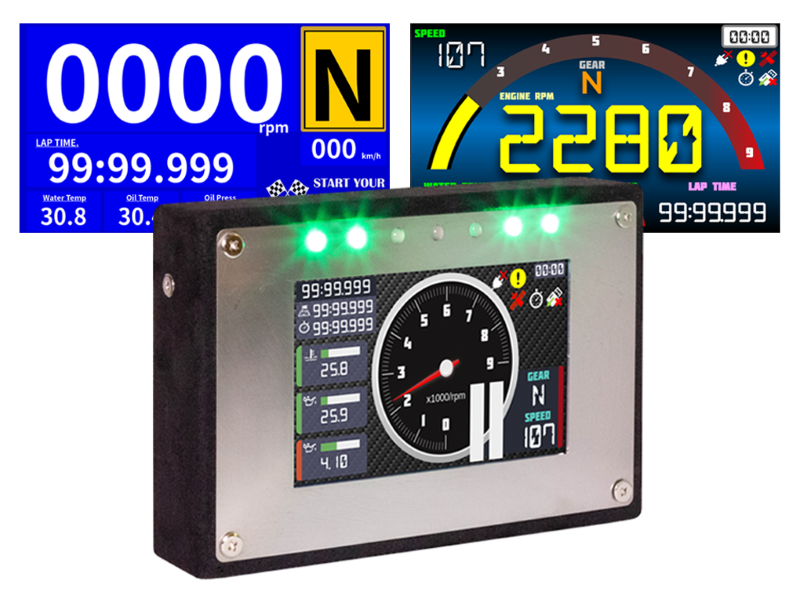

液晶メータの画面には、車速、ギア位置、エンジン回転数、水温、油温、油圧、タイム情報など、各種車両情報をリアルタイムに表示します。

また、システムの状態はアイコンで表示されるので、一目で動作状況を把握することができます。

画面は、現在3種類！
走行中でも確認しやすい画面を目指しました。

走行ログデータの比較

同じ日に2種類のGPSロガーを使用して走行ログを記録し、走行ログ解析ソフト「 Racing Analyzer 」で表示してみました。
本システムのGNSS(GPS)受信機は、走行軌跡にブレがなく、安定した軌跡が記録されていることがお分かりいただけるかと思います。

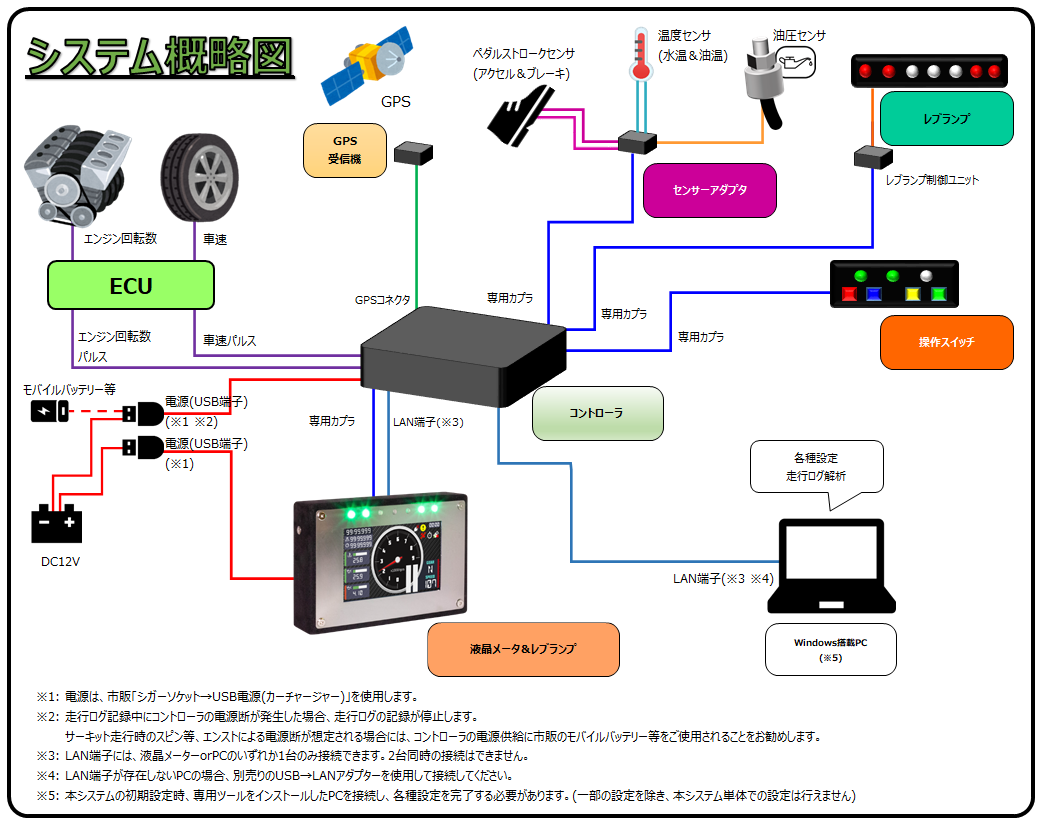

システム概略図

Vehicle Embedded Device Box は、コントローラとGNSS(GPS)受信機を中心に、操作スイッチ、レブランプ、液晶メータなど、下図に示す様々な専用デバイスで構成されています。

専用デバイス

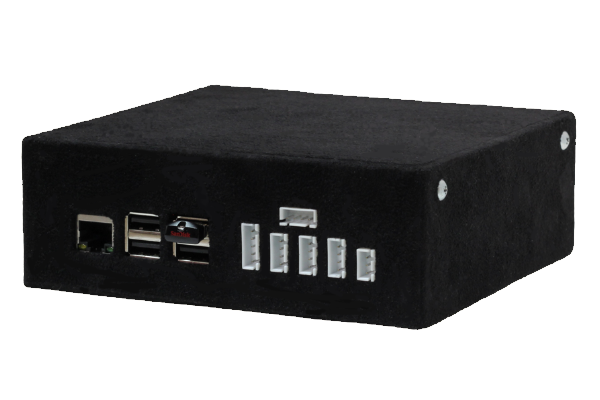

コントローラ

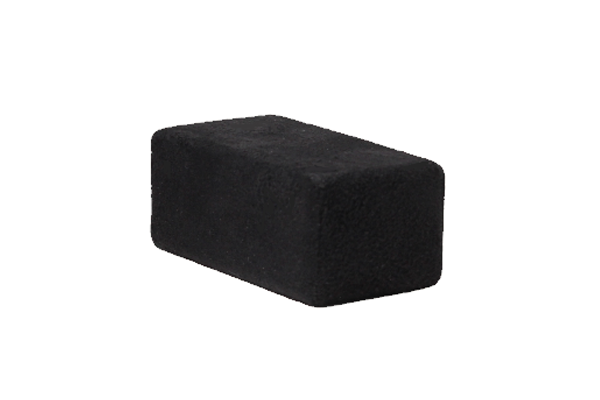

GNSS(GPS)受信機

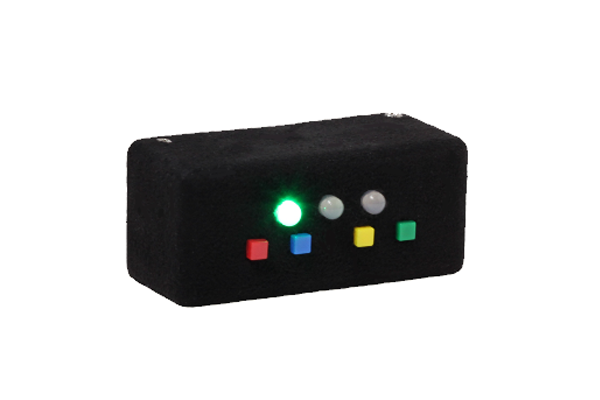

操作スイッチ

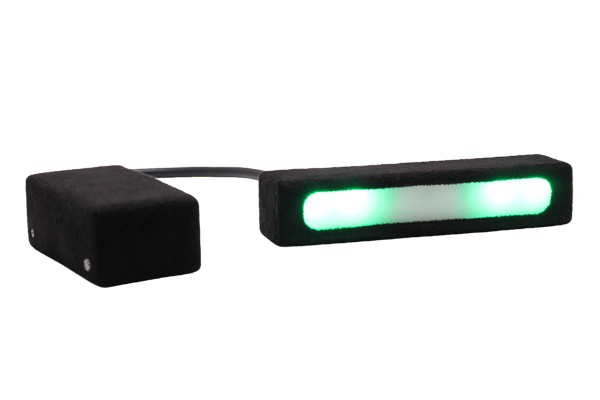

レブランプ

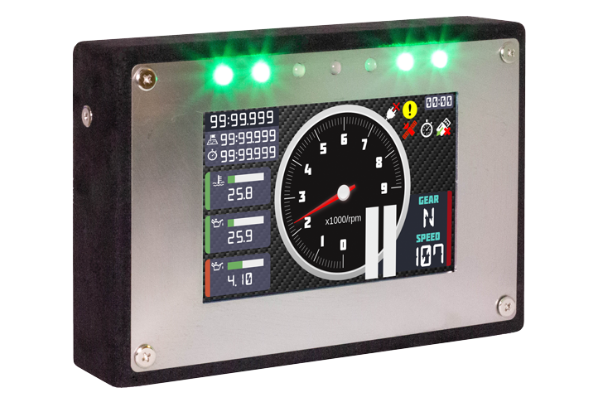

液晶メータ

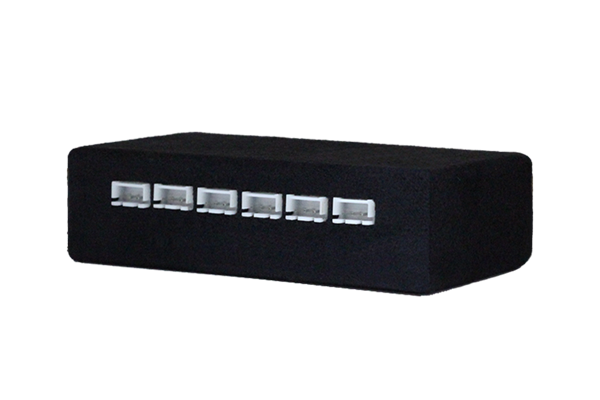

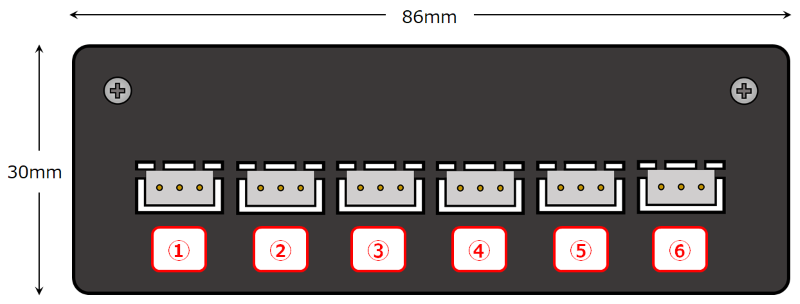

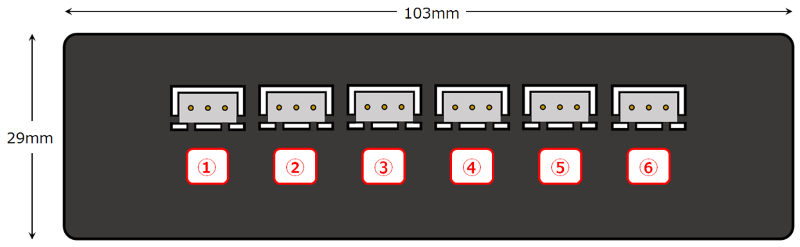

センサーアダプタ

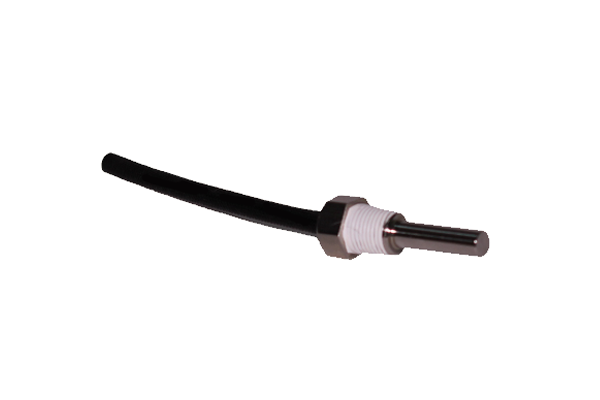

温度センサ

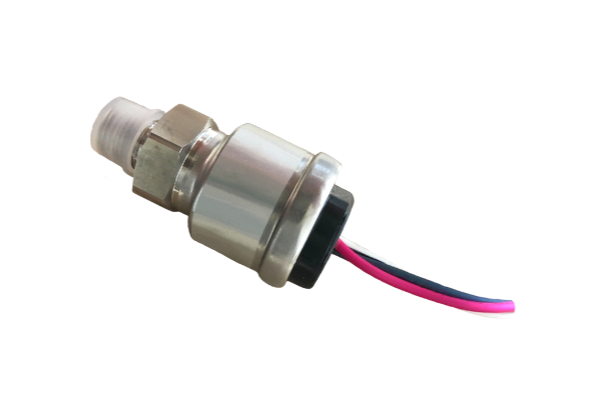

油圧センサ

主な機能

● 接続されたデバイスの電源供給および制御
● 各種車両情報・各種センサ情報を管理し、液晶メータ、PC、スマートフォン・タブレット等にリアルタイムに送信
● GNSS(GPS)を用いた走行ログの記録および、パルス情報やセンサ情報の同時記録
● パルス信号(車速パルス、エンジン回転数パルス)の入力管理
● 各種タイムの計測および管理
● スマートフォン・タブレット連携機能 (Wi-Fiアクセスポイント機能)

● 毎秒5回の5Hzという周期で位置情報を測位し、走行軌跡を記録

● システムの動作状況の表示
● システムの各種操作

● LEDの表示色および、点灯・点滅・消灯の制御

● 車両情報および、各種タイムのリアルタイム表示
● レブランプ機能 (LEDの表示色および、点灯・点滅・消灯の制御)
● システムの各種操作

● 各種センサの値のコントローラへの取り込み

● 水温・油温の測定

● 油圧の測定

仕様

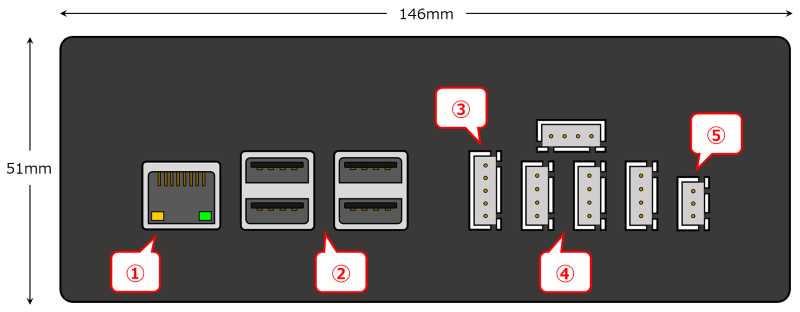

外形寸法	幅146mm × 高さ51mm × 奥行138mm
本体重量	約425g (USB電源ケーブル込み)
ケーブル長	USB電源ケーブル：約1m
対応車速パルス	4パルス、8パルス、16パルス、20パルス、25パルス (ECUから出力されるデジタル信号に対応)
対応シリンダ気筒数	2気筒、3気筒、4気筒、5気筒、6気筒、8気筒 (ECUから出力されるデジタル信号に対応 / イグニッションコイルへの接続非対応)
起動時間	約30～40秒
動作可能温度	0℃～50℃ (結露なきこと)
Wi-Fiアクセスポイント機能	あり (IEEE802.11b/g/n)
Wi-Fi暗号化方式	WPA2-PSK

外形寸法	幅59mm × 高さ26mm × 奥行32mm
本体重量	約115g (5ピンケーブル込み)
ケーブル長	5ピンケーブル：約2m
GPS受信方式	L1 C/A(GPS/QZSS)
GPS対応測位衛星	GPS(米国)、QZSS(日本)
GPSデータ更新レート	毎秒5回(5Hz)

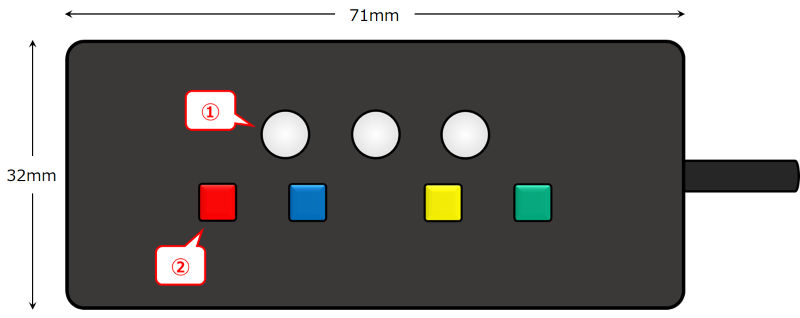

外形寸法	幅71mm × 高さ32mm × 奥行34mm
本体重量	約97g (4ピンケーブル込み)
ケーブル長	4ピンケーブル：約1.5m

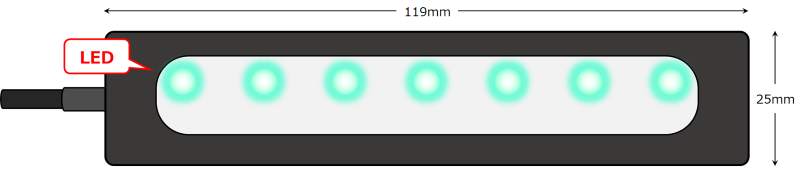

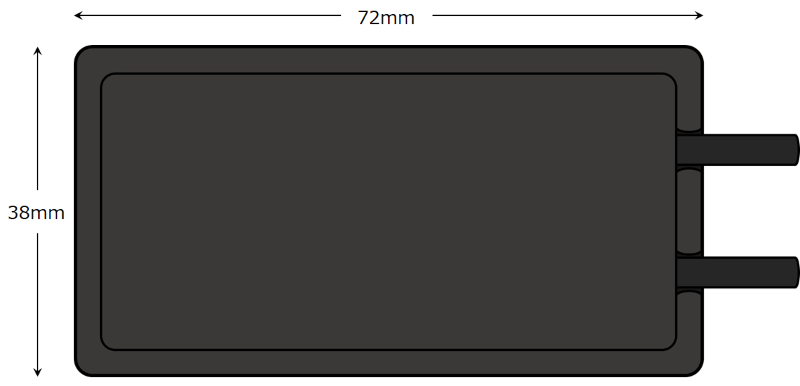

外形寸法	レブランプ本体：幅119mm × 高さ25mm × 奥行28mm レブランプ制御ユニット：幅72mm × 高さ28mm × 奥行38mm
本体重量	レブランプ本体：約58g レブランプ制御ユニット：約154g (3ピンケーブル、4ピンケーブル込み)
ケーブル長	3ピンケーブル：約0.3m 4ピンケーブル：約1.5m

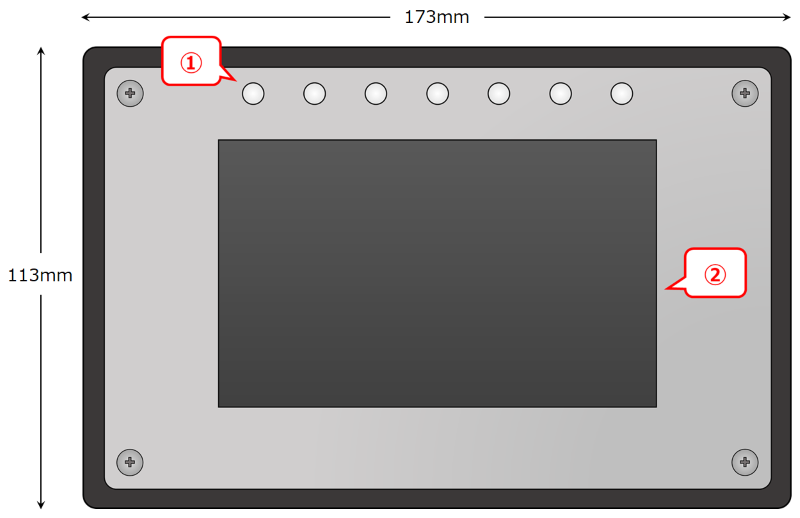

外形寸法	幅173mm × 高さ113mm × 奥行36mm
本体重量	約700g (USB電源ケーブル、LANケーブル、4ピンケーブル込み)
ケーブル長	USB電源ケーブル：約1m LANケーブル：約3m 4ピンケーブル：約3m
液晶画面サイズ / 解像度	5インチ静電容量方式タッチパネル液晶 / 800 × 480
起動時間	約30～40秒
動作可能温度	0℃～40℃ (結露なきこと)
